Batterij hoes Heartmate 3

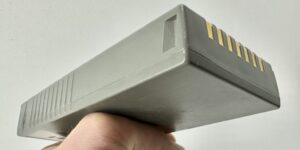

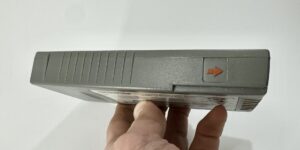

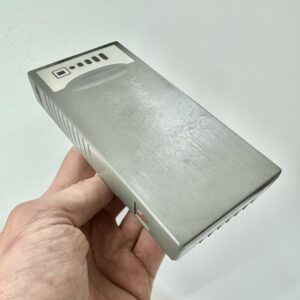

Hoe gaaf is dat?! Een 3D scan maken van een L-VAD (steunhart) batterij om hiermee vervolgens een hoes te ontwikkelen die perfect past. De reden dat ik een hoes ontwikkeld heb voor deze batterij is, omdat met een steunhart altijd twee back-up baterijen nodig hebt. De batterijen gaan vaak onbeschermd in een tas. Het koperen gedeelte van de batterij is bloot (zie foto’s). De batterijen die van levensbelang zijn kunnen beschadigen doordat ze tegen andere voorwerpen botsen en dat wil je niet. Met een hoes die perfect aansluit ga je dit tegen!
Batterij 3D-scannen

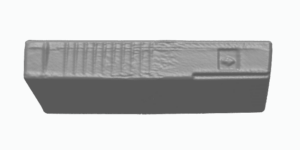

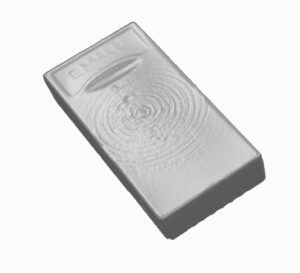

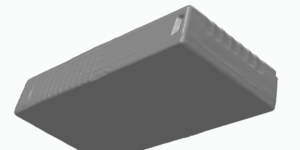

Om een perfect passend hoes te maken voor deze batterij is het van belang een goede 3D scan te maken. De batterij zelf heeft koper aan de zijkant zitten wat glimmend is en zwarte kleuren die het scannen lastig maakt. Om toch een goede scan te maken gebruik ik een spray die wit kleurt en makkelijk te verwijderen is na gebruik.
Batterij beschermhoes

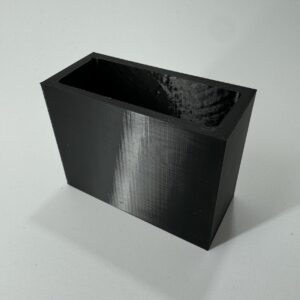

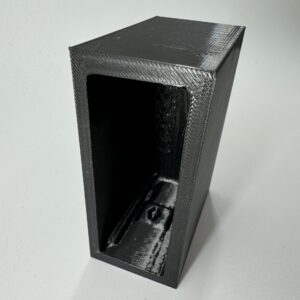

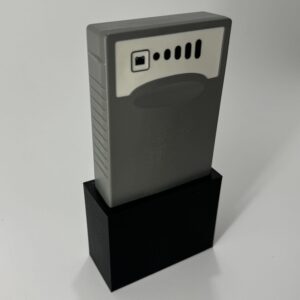

Nu dat er een 3D scan gemaakt is van de batterij, kan er een 3D CAD model gemaakt worden. Het ontwerpen van een beschermhoes die perfect aansluit op de batterij is nu makkelijk. In eerste instantie heb ik een prototype uitgeprint. Ik heb ervoor gekozen om een rechthoekig blok te moduleren waarin de batterij past. Puur om de functionaliteit te testen. Eenmaal uitgeprint en kan ik gaan testen. Als alles vlekkeloos werkt kan het optimaliseren beginnen. Zie hieronder foto’s van het prototype.
Wat betref het materiaal heb ik gekozen voor TPU 95A. Dit materiaal is sterk genoeg en flexibel.

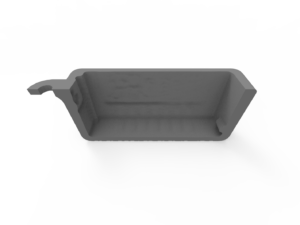

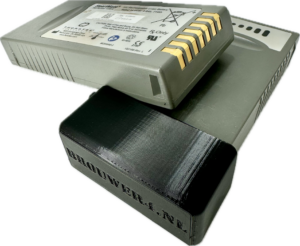

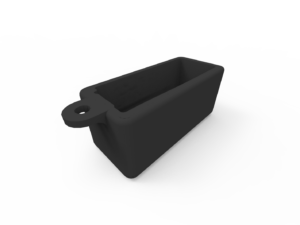

Op de foto rechts in beeld zie je boven het eindproduct en beneden een doorsnede.
De beschermhoes schuif en klik je makkelijk erop en door aan de lip te trekken haal je hem er weer makkelijk van af! Wat mooi is dat de beschermhoes niet door zijn eigen gewicht los zal raken en dus ook niet in je tas.
