Brouwer 4
3D Scannen
Heb jij een onderdeel die je graag 3D gescand wil hebben, omdat het onderdeel nergens anders te verkrijgen is? Of heb je een andere reden om iets 3D te scannen? Brouwer4 helpt je graag verder. Neem vandaag nog contact op om te horen wat de mogelijkheden zijn.
Het onderdeel
Het onderdeel dat gescand moet worden kan worden gebracht of worden opgestuurd. Het onderdeel dat gescand moet worden zal worden beoordeeld. Heeft het onderdeel veel glimmende of zwarte oppervlakken? Zo ja, dan wordt er een 3D scan spray gebruikt. De glimmende en zwarte oppervlakken ziet de scan minder goed namelijk. Het onderdeel kan nu van top tot teen gescand worden.
3D scan proces
Het onderdeel zal meerdere malen gescand worden. Als een puzzel kan nu van alle scans een accuraat 3D CAD model gemaakt worden.
Eind product
Het eindproduct is in dit geval een 3D CAD model. Met dit model kan vervolgens vervolg stappen gemaakt worden. Het is maar net wat de wens is.
Wat kan Brouwer4 3D scannen voor jou betekenen?
Het is mogelijk om een onderdeel 3D te laten scannen van medium grootte. Met medium bedoel ik 15 – 1500 mm. Het vervolg proces ziet er als volgt uit; Met de gemaakte 3D scan kan ik een 3D CAD model maken. Dit 3D CAD model kan ik weer gebruiken ter referentie of om er een replica van te maken. Er zijn verschillende uitgangspunten waarom een 3D scan handig kan zijn. Om een voorbeeld te noemen;
- Stel ik wil een hoes voor mijn batterij. Deze batterij wordt gebruikt voor L-VAD patiënten. (L-VAD patiënten zijn mensen die een steunhart hebben) Deze mensen moeten twee back-up batterijen ten alle tijden bij zich hebben. Om deze baterijen te beschermen heeft Brouwer4 een op maat gemaakte hoes ontwikkeld. (zie de Heartmate 3 batterij) Deze batterij heeft een specifieke vorm. Een 3D scan kan dan handig zijn om er vervolgens een 3D CAD model van te maken en om dit vervolgens te gebruiken als referentie. Met dit 3D CAD model (referentie) kan er een hoes op maat gemaakt worden. De 3D scanner is nu ingezet om een model te scannen ter referentie. Men noemt dit ook wel reverse engineering.
- Stel ik wil één van mijn radioknoppen vervangen die stuk is gegaan, maar kan deze nergens anders meer verkrijgen. Een mogelijkheid kan zijn om er een simpele knop op te zetten alleen valt dit erg op. Een andere oplossing is om er een replica van te van te maken doormiddel van een 3D scan. Van deze 3D scan kan er een 3D CAD model gemaakt worden. Met dit 3D CAD model kan weer een 3D print/ replica van radioknop gemaakt worden.
Wat houd 3D scannen in?
3D scannen is een technologie die driedimensionale objecten in kaart brengt en vertaalt naar digitale bouwtekeningen, ook wel 3D-modellen genoemd. Met behulp van 3D-scanners wordt de fysieke wereld omgezet in digitale vorm, waardoor nauwkeurige driedimensionale digitale replica’s van fysieke objecten en omgevingen kunnen worden gecreëerd. Er zijn verschillende soorten 3D-scanners beschikbaar, elk met hun eigen kenmerken en mogelijkheden. Hier zijn enkele belangrijke punten om te onthouden:
- Toepassingen van 3D scannen:
- 3D scannen kan worden gebruikt voor 2D-tekeningen, 3D-modellen, BIM (Building Information Modeling), reverse engineering, archeologie, 3D-printen en als nulmeting.
- Soorten 3D-scanners:
- Eenvoudige 3D-scanners: Deze zijn ideaal voor beginners en zijn meestal plug-and-play. Ze zijn gebruiksvriendelijk en geschikt voor het digitaliseren van alledaagse objecten.
- Gebruiksvriendelijke 3D-scanners: Deze bieden een goede balans tussen gebruiksgemak en nauwkeurigheid.
- Betaalbare 3D-scanners voor beginners: Deze zijn geschikt voor mensen die willen experimenteren met 3D-scannen zonder grote investeringen te doen.
- Software en kennis:
- Naast de scanner zelf is de juiste software essentieel om 3D-modellen te maken.
- Kennis van meetmethoden, modelleren en de branche waarin gemeten wordt, is belangrijk voor succesvol 3D scannen.
Kortom, 3D scannen biedt een krachtige manier om fysieke objecten digitaal vast te leggen en te visualiseren. Het opent deuren naar creatieve toepassingen en innovatie in verschillende vakgebieden.
3D scanner

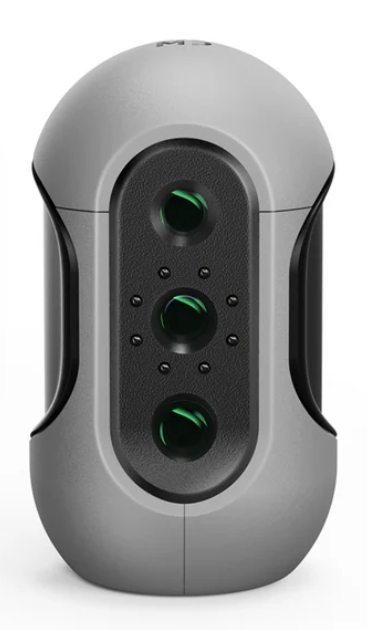

Brouwer4 maakt gebruik van de Mole 3D scanner;
Parameters voor scanprestaties:
- Nauwkeurigheid: 0,05 mm
- Resolutie: 0,1 mm
- Framesnelheid: 10 fps
- Volg-modus: Visuele tracking
- Werkafstand: 150-400mm
- Enkel opnamebereik: 200x100mm
- Typische objectgroottes: 15-1500 mm
